砂石分離機(使用說明書)
浙江森友環保成套設備有限公司
電話:400-826-9815 業務咨詢:0573-86806888
郵編:314305 網址:http//www.www.universe-c.com
目 錄
一、 儀表及開關功能定義
二、 使用操作
三、 注意事項
四、 保養及故障排除
五、 維修保養
六、 SY-FG10/SY-FG15型砂石分離機介紹
七、 SY-FG30型砂石分離機介紹
八、 SY-FG30F型砂石分離機介紹
九、 SY-FZ25型砂石分離機介紹
十、 SY-XG20型砂石分離機介紹
一、儀表及開關功能定義

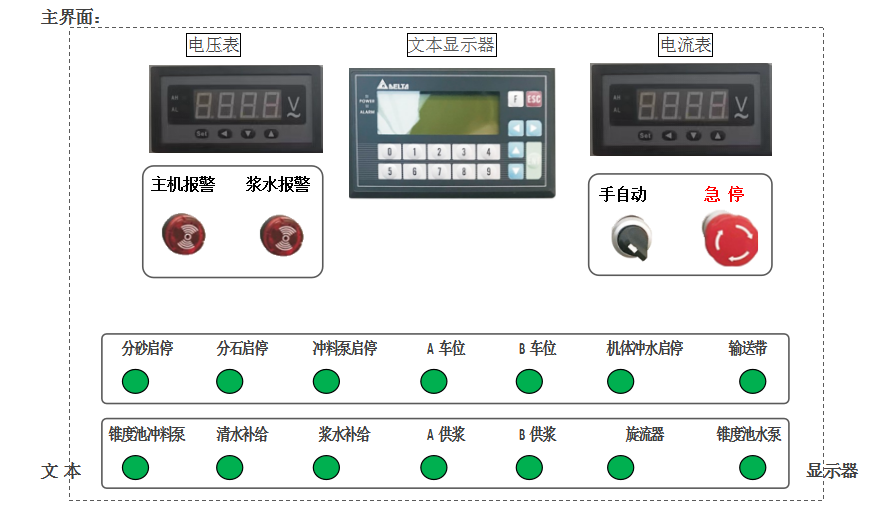

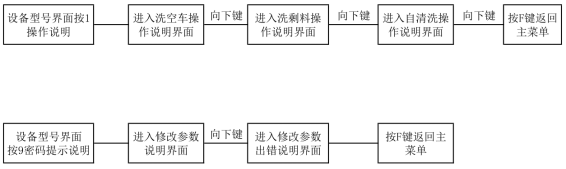

主菜單文本操作流程:
主界面模式說明:
序號 | 名稱 | 頁面 | 說明 |
1 | 設備型號界面 | SY-XXXX砂石分離機 組合柜設備已運行 0 天 0 時 0 分操作說明按1密碼提示按9
| 主界面顯示設備已運行時間,按1鍵進入操作說明,按9鍵進入密碼提示。 |
2 | 洗空車模式 | 洗空車模式按下車位啟動按鈕報警聲響起車位自動加水至設定時間 0.0 分鐘后停止加水 設備自行運轉至停止 下一頁洗剩料模式
| 洗空車模式,按下車位啟動按鈕報警聲響起,車位自動加水至設定時間后停止加水,設備自行運轉至停止。下一頁洗剩料模式。 |
3 | 洗剩料模式 | 洗剩料模式將洗剩料旋鈕旋至開位置 按下車位啟動按鈕車位開始加水再次按下車位啟動按鈕車位停止加水 倒料結束后關閉洗剩料旋鈕 下一頁洗剩料模式
| 洗剩料模式,將洗剩料旋鈕旋至開位置,按下車位啟動按鈕,車位開始加水,再次按下車位啟動按鈕,車位停止加水。倒料結束后關閉洗剩料旋鈕。下一頁自清洗模式。 |
4 | 自清洗模式 | 自清洗模式自清洗將在洗完最后一輛車后計時啟動,啟動時間和次數可在參數設置里根據提示進行修改
| 自清洗模式,自清洗將在洗完最后一輛車后及時啟動,啟動時間和次數可在參數設置里根據提示進行修改。 |
5 | 設備運行參數修改 | 設備運行參數修改A車位按左鍵/B車位按右鍵輸入密碼按ENT鍵確認進行修改參數后再次確認所有頁面均按左改上參數/按右改下參數密碼:999999 如操作失誤請看下一頁
| 設備運行參數修改,A車位按左鍵/B車位按右鍵,輸入密碼。按ENT鍵確認進行修改參數后再次確認。 所有頁面均按左鍵改上參數,按右鍵改下參數。密碼:999999(六個九)。 如操作失誤請看下一頁。 |
6 | 修改參數時操作失誤或忘記原來的參數 | 修改參數時操作失誤或忘記原來的參數請返回主菜單按左鍵參數設置 根據提示按數字7進入恢復出廠設置
| 修改參數時操作失誤或忘記原來的參數,請返回主菜單按左鍵參數設置,根據提示按數字7進入恢復出廠設置。 |
主菜單界面操作說明:
序號 | 名稱 | 頁面 | 說明 |
1 | 主菜單 | D版本V1.0主菜單00 0 參數設置狀態指示
| 在主菜單頁面下,按左鍵進入參數設置頁面,按右鍵進入狀態指示頁面。 |

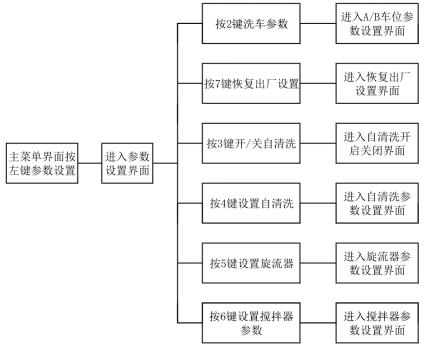

2 | 參數設置 | 參數設置按1設洗空車參數按2設洗剩料參數按3設自清洗參數按4恢復出廠設置按5設旋流器參數按6鍵設置攪拌器
| 在參數設置頁面下,按1鍵設置洗空車參數,按2鍵設洗剩料參數,按3鍵設自清洗參數,按4鍵恢復出廠設置,按5鍵設置旋流器,按6鍵設置攪拌器。 |
3 | 洗車參數設置 | 當前值設定值A車位加水時間0.0###.#B車位加水時間0.0###.#
| 在洗車參數設置頁面下,對AB車位設置相應參數。 |
4 | 開/關自清洗 | 自動清洗程序關閉鍵 自動清洗程序啟動鍵 自清洗程序已啟動
| 在開/關自清洗頁面下,按←鍵關閉自動清洗程序,按→鍵啟動自動清洗程序。 |
5 | 自清洗參數設置 | 自清洗參數設置自清洗等待時間分鐘0#####到次數停部分設備0#####到次數是否停主機體按4設 否
| 在自清洗參數設置頁面下,對自清洗等待時間和到次數停部分設備進行相應的參數設置,按4設置到次數是否停主機體。 |
6 | 旋流器設置 | 當前值設定值旋流器延停分砂機0.0####.#導料槽延停旋流器0.0####.#
| 在旋流器設置頁面下,對旋流器延停分砂機和導料槽延停旋流器設置相應參數。 |
7 | 攪拌器設置 | 當前值設定值A攪拌器運行時間0.0####.#A到B攪拌等待時間0.0####.#
| 在攪拌器設置頁面下,對A攪拌器運行時間和A到B攪拌等待時間設置相應參數。 |
8 | 恢復出廠設置 | 按左鍵恢復出廠值
| 按左鍵恢復出廠值。 |
二、使用操作
1、電源:⑴ 合上3P主電源斷路器。
⑵ 合上1P控制電源斷路器。
2、手動:⑴ 將轉換開關的指示箭頭旋轉至手動位置,此時該設備處于手動控制狀態。
⑵ 駕駛員將車倒至A、B車位后,按下A、B車位啟動按鈕(綠色指示燈亮)A、B車位警報器發出蜂鳴聲,水泵啟動3秒鐘后開始向車內加水。加水時間根據車內所剩余料的多少而定,水只能多加不能少加,以免造成砂石分離機內堵塞,同時還會(huì )影響分離效果。
⑶ 水加好后按下A、B車位水泵停止按鈕,同時按下分離機和沖料泵啟動按鈕。待啟動后,駕駛員才能向導料槽內慢放車內的剩料,進行清洗。
⑷ 待車內余料放完,導料槽里沒有余料時,按下沖料泵停止按鈕??吹街鳈C砂、石出口沒有出料后,按下主機機體清洗按鈕,清洗3-4分鐘后,關閉主機機體清洗和分離機運行。
⑸ 觀察砂、石出口有無砂石料堵住,及時清理。
3、自動:(1) 將轉換開關的指示箭頭旋轉自動位置,此時該設備處于自動工作狀態。
(2) 駕駛員將車倒至A、B車位后,下車觀察進料口是否對正水泵出水口,按一下遠程控制啟動按鈕,PLC得到指令后開始工作。
(3) 車位水泵警報器發出蜂鳴聲,3秒鐘后A、B車位水泵開始向車內加水,加水時間三分鐘,到了設定時間值自動停止。
(4) 在A(yíng)、B車位加水泵即將停止時,分砂機和分石機同時啟動,分砂機運行12分鐘,分石機運9分鐘,到了設定時間值自動停止。
(5)在分離機啟動30秒后,水泵啟動,然后沖料泵開始啟動,到了設定時間值自動停止。
(6)駕駛員在沖料泵啟動后才能向導料槽慢放余料清洗。
(7)PLC設定的時間可根據實際情況調節。
注:此操作時洗剩料旋鈕開關必須在關的位置。
4、洗大方量廢棄砼自動程序
(1)將任意一個洗剩料旋鈕開關旋轉至開的位置,洗剩料程序開始運行,分離機啟動,按下加水按鈕,即開始加水。根據車內余料多少加相應水量,再按一下加水按鈕即加水停止。
(2)洗剩料結束后,將洗剩料旋鈕開關旋回關閉狀態,洗剩料程序停止,設備會(huì )延時運行一段時間,來排清機體里的余料。
............
